多探针系统

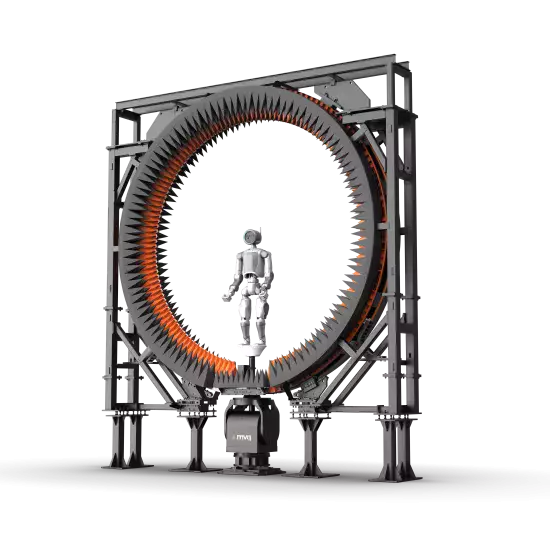

SG Evo

400 MHz - 50000 MHz

SG Evo是一款用于进行天线球面近场测试和OTA测试的多探头阵列测试系统。其设计目的是测试5G大规模MIMO BTS、卫星及地面终端天线等大型、重型天线。SG Evo能够以前所未有的速度给出精准的天线性能测试结果。SG Evo的拱桥采用过采样定位技术, 因此在过采样时不需要倾斜被测设备 (DUT), 从而避免了DUT和方位角定位器的重力偏转, 即使是在测试重型DUT时也是如此。此外, SG Evo还能通过配备多个平行接收器大幅缩短测量时间, 尤其是在测试大量频率或者具有众多潜在天线波束状态的设备时。

参考文献:

  • SG Evo

旋转的拱桥结构

  • 通过减少DUT的运动实现精准测量
  • 无限的过采样

频率范围

  • 400 MHz – 50 GHz 以及更多*
  • 可通过选择七种精准探头进行定制, 这些探头覆盖了400 MHz - 50 GHz的频率范围

多探头阵列和多信号接收器的结合使用

  • 该选项可让您充分利用多探针阵列配置的优势;测量速度是紧缩场 (CATR) 的10-100倍。

优化您的不动产

  • 多探头近场测量技术所需要的空间小于远场技术或CATR技术所需要的空间。

丰富的测量功能

  • OTA测试或天线测量
  • 主截面图, 2D和3D辐射方向图
  • 功能测试
  • 天线参数测量: 辐射方向 (全向、环形、窄波束、多波束) 、束峰、波束宽度、前后比、交叉极化鉴别率、旁瓣电平、增益、方向性、效率、TRP、TIS、EIRP和EIS。
